Корпорация NTN получила заказ на серийное производство от нескольких производителей автомобилей и производителей автокомплектующих на “уплотнительное кольцо, обеспечивающее низкий крутящий момент”, разработанное для применения в автомобильных коробках передач. Это связано с тем, что достижение низкого момента получило высокую оценку, когда стандарты топливной эффективности для автомобилей становятся все более и более серьёзными.

От 4 до 10 уплотнительные колец установлены в одной трансмиссии между валом и корпусом, которые движутся относительно друг друга в гидравлическом контуре. Уплотнительные кольца служат для защиты от протечек масла при скольжении. Поскольку во время скольжения происходит трение, то в настоящее время это является проблемой для уплотнительных колец при создании низкого крутящего момента в качестве одной из составляющих, которые влияют на топливную эффективность.

“Уплотнительные кольца, обеспечивающее низкий крутящий момент”, на которые был получен заказ (отлитые под давление детали с наружным диаметром 15 – 60 мм и шириной 1,5 мм), изготовлены из использующей специальный наполнитель PEEK-пластмассы (полиэфирэфиркетона). За счёт формирования на боковой скользящей поверхности уплотнения V-образного смазочного паза масло надёжно подаётся под действие динамического давления и при этом достигается низкий крутящий момент, который на 60% ниже по сравнению со стандартными продуктами NTN. Кроме того, с точки зрения герметизирующих свойств, величина износа уплотнительных колец, сохраняя при этом ту же производительность, в сравнении с обычными продуктами из-за низкого крутящего момента равна 1/10 или меньше.

После анонсирования этого продукта, разработанного в 2014 году*, NTN внёс его в качестве предложения на рынок и получил подтверждение технических характеристик от своих потребителей, что и привело к получению подряда на серийное производство. Для повышения эффективности передачи энергии всё чаще используются многоступенчатые автомобильные трансмиссии, у которых редукторы имеют много ступеней, вслед за этим есть тенденция к увеличению количества используемых в автомобильных трансмиссиях уплотнительных колец. Поэтому NTN ожидает увеличение спроса на этот разработанный продукт, обеспечивающий низкий крутящий момент.

* См. статью:Разработано уплотнительное кольцо, обеспечивающее низкий крутящий момент.

Преимущества

В сравнении со стандартными продуктами (уплотнения с прямоугольной формой сечения

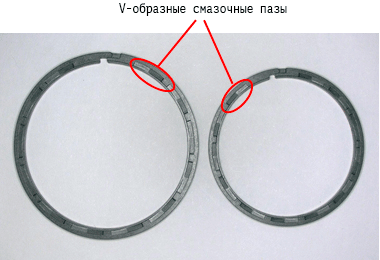

Фотография продукции


Внешний вид

Применение

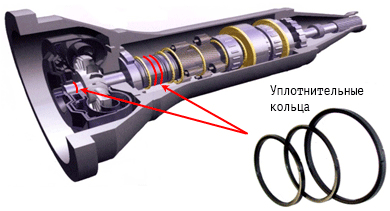

Пример использования – автоматическая трансмиссия

Сравнение свойств разных уплотнительных колец

** ++ - великолепно, + - хорошо, O – удовлетворительно.
